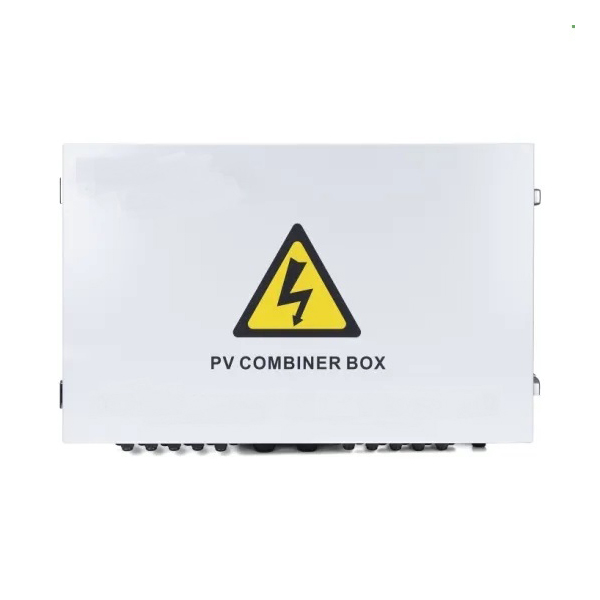

8 String vandeniui atspari PV Combiner Box į jungiamąją dėžę, kuri yra elektros korpusas, kuris saugiai sujungia kelis laidus ir kabelius per įvairius įėjimo prievadus. Saulės kolektoriaus dėžutė sujungia daugelio PV modulių eilučių išvestį, skirtą prijungti prie keitiklio.
8 styginių vandeniui atsparus saulės PV nuolatinės srovės kombinatoriaus dėžutės magistralės sintetinė nuolatinės srovės įvestis iš 24 PV komponentų iki 1 išvesties. Kiekvienas 8 eilučių vandeniui atsparios saulės PV DC kombainerio dėžutės kanalas yra su saugikliu. Tai labai supaprastina nuolatinės srovės paskirstymo spintos ir keitiklio įvesties laidus. Įgyvendinkite apsaugą nuo žaibo, trumpojo jungimo ir įžeminimo apsaugą. PV kombinuotojo dėžė suskirstyta į du tipus: intelektualią dėžę ir neprotingą dėžę. Pažangioje PV kombinuotojo dėžutėje yra stebėjimo blokas, kuris aptinka kiekvienos eilutės įvesties srovę, aptinka vidinę temperatūrą, aptinka apsaugos nuo žaibo būseną, aptinka grandinės pertraukiklio būseną ir apibendrina išėjimo įtampą ir pan.
Projektavimas ir konfigūracija griežtai laikantis Techninės fotovoltinės jungties įrangos specifikacijos CGC/GF 037:2014.
Pateikite naudotojams saugius, trumpus, gražius ir tinkamus fotovoltinės sistemos gaminius.
Gaminys pritaikytas prie sienos montuojamas lauko sąlygomis, prisitaikantis prie atšiaurios aplinkos. Be pagrindinių komponentų, kiti gali būti pritaikyti pagal vartotojo poreikius.
| vardas | ZC-PV8 |
| Sistemos maksimali nuolatinė įtampa | 1000 |
| Didžiausia kiekvienos eilutės įvesties srovė | 15A |
| Maksimalus įvesties eilučių skaičius | 8 |
| Maksimali išėjimo jungiklio srovė | 400A |
| Keitiklio MPPT skaičius | N |
| Išvesties eilučių skaičius | 1 |
| Testo kategorija | ‖ laipsnio apsauga |
| Nominali iškrovos srovė | 20ka |
| Didžiausia iškrovimo srovė | 40ka |
| Įtampos apsaugos lygis | 3,8kv |
| Didžiausia nuolatinė darbo įtampa Uc | 1050A |
| Polių | 3P |
| Struktūros charakteristika | Plug-push modulis |
| Apsaugos laipsnis | IP65 |
| Išvesties jungiklis | Nuolatinės srovės izoliacijos jungiklis (standartinis) / nuolatinės srovės grandinė |
| DC MC4 / DC SAUGIMAS / DC viršįtampių apsauga | Standartinis |
| Stebėjimo modulis/Prevencinis diodas | Neprivaloma |
| Montavimo būdas | Tvirtinimo prie sienos tipas |
| Darbinė temperatūra | -25ºC--+55ºC |
| Temperatūros pakilimas | 2 km |
| Leistinas santykinis oro drėgnumas | 0-95%, nėra kondensato |
