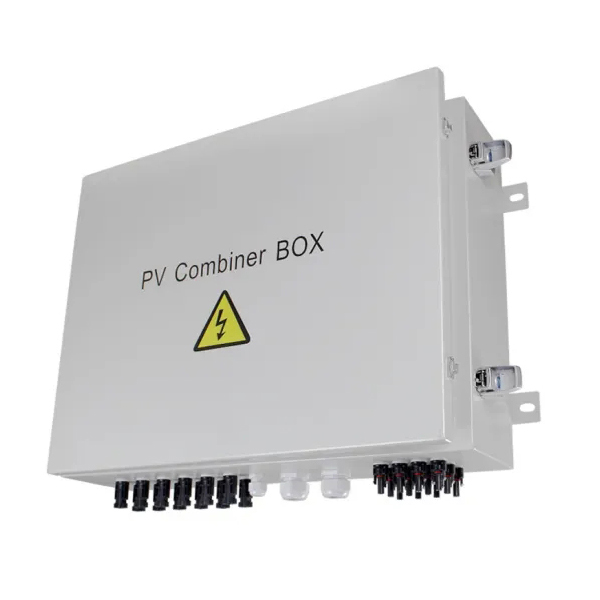

Vartotojams suteikiame saugią, glaustą, gražią ir pritaikomą saulės energijos sistemos kombinerinę dėžę.
Saulės energijos sistemos kombainerinė dėžė tinka keitikliui (MAX įėjimo įtampa DC1000V, 4PV įvesties kanalas, 1 išėjimo kanalas, vienas MPPT keitiklis). Dėžutės korpusas pagamintas iš PVC inžinerinių medžiagų, su antipireno, temperatūros kilimo, atsparumo smūgiams, ultravioletinių spindulių ir kitais bandymais.
IP65 apsaugos klasė.
- Didelis patikimumas
Su DC FUSE
Su nuolatinės srovės viršįtampio apsaugos įtaisu
Su nuolatinės srovės grandinės pertraukikliu arba nuolatinės srovės apkrovos izoliavimo jungikliu.
- Stiprus prisitaikymas
IP65, atsparus vandeniui, apsaugantis nuo dulkių ir anti ularavioletų.
Griežtas aukštos ir žemos temperatūros testas, plačiai naudojamas /
Paprastas montavimas, supaprastinti sistemos laidai, patogus laidų sujungimas.
Dėžutės korpusas pagamintas iš šaltai valcuoto plieno ir kitų metalinių medžiagų.
- Lanksti konfigūracija
Naudojamas monokristaliniams silicio saulės moduliams, polikristalinio silicio saulės moduliams, plonasluoksniams saulės moduliams. Pakeistas fotovoltinio saugiklio, grandinės pertraukiklio, apkrovos izoliavimo jungiklio srovės įvertinimas.
| vardas | ZSGF-PV12/1 | |
| Elektrinis parametras | ||
| Sistemos maksimali nuolatinė įtampa | / | 1000 |
| Didžiausia kiekvienos eilutės įvesties srovė | 10A | |
| Nuolatinės srovės saugiklio nominalioji vertė | 15A | |
| Įvesties / išvesties masyvo numeris | 3 | |
| Iutput eilučių skaičius | 12 | |
| Išvesties eilučių skaičius | 1 | |
| Maksimalus kiekvieno įvesties kabelio skersmuo (mm) | 10 mm | |
| Maksimalus kiekvieno įvesties kabelio skersmuo (mm) | 40 mm | |
| Ryšio sąsaja | Rs485 Modbus | |
| Įtampos apsaugos lygis | 2,8kV | 3,8kV |
| Maksimalus nuolatinis veikimas įtampa Uc |
630V | 1050V |
| Polių | / | / |
| Struktūros charakteristika | ||
| Sistema | ||
| Apsaugos laipsnis | IP65 | |
|
MINI grandinės pertraukiklis |
SM1-225/4P/DC1000V | |
| SMC4 vandeniui atsparios jungtys | Standartinis | |
| PV nuolatinės srovės saugiklis | Standartinis | |
| PV viršįtampio ribotuvas | SUP4-S40/3PDC1000V | |
| Stebėjimo modulis | / | |
| Prevencinis diodas | / | |
| Dėžutės medžiaga | Šaltai valcuoto plieno dėžutė | |
| Montavimo būdas | Tvirtinimo prie sienos tipas | |
| Darbinė temperatūra | –25℃~+70℃ | |
| Temperatūros pakilimas | 2 km | |
| Leistinas santykinis oro drėgnumas | 0-95%, nėra kondensato | |
| Antipirenas atitinka IEC60695-2-11, ULpagal 94V-2 | ||
| Plotis * Aukštas * Gylis (mm) | 640*450*180 | |
